02. Der Start mit eigener Hardware - Sensorik

In Teil 1 haben wir die Steuerzentrale vorgestellt. Jetzt geht's ans Eingemachte!

Mit Sensorik kannst du verschiedene Funktionen umsetzen. Du schließt die Sensorik immer an deine Steuerzentrale an und stellst dies in Cockpit-XP entsprechend ein.

1. Fahrzeugerfassung:

Die Fahrzeugerfassung benötigst du, um deine Carrera Digital-Bahn zu erweitern oder um deine analoge Bahn mit Cockpit-XP kompatibel zu machen.

Möglich damit ist:

• Start/Ziel

• Sektor-Zeiten/Zwischenzeiten

• Tanken

• Topspeed

• Speedlimit in der Boxengasse (Nur Digital) 🤩

• und vieles mehr

Kurz gesagt: Immer wenn du wissen möchtest, wer wann über eine bestimmte Stelle gefahren ist, brauchst du Fahrzeugerfassung.

🔹 Digital (Carrera Digital-Bahn)

Einbau von IR-Sensoren zur Fahrzeugerfassung digitaler Signale. Der Einbau erfolgt direkt in der Schiene. Dazu musst du nur ein kleine Loch bohren und den IR einkleben.

Die Verkabelung ist ganz einfach. Es gibt eine Signalleitung, GND und +5V -> Ob Arduino oder unser USB-SmartModul!

🔹 Analog

Hier nutzt du Gabellichtschranken, die in die Bahn integriert werden. Dazu wird die Schiene mit z.B. einem Drehmel aufgeschnitten. Danach werden die Lichtschranken eingeklebt und verdrahtet. GND und +5V kannst du auch direkt für mehrere nutzen. Jede Gabellichtschranke benötigt aber ihr eigenes Signalkabel!

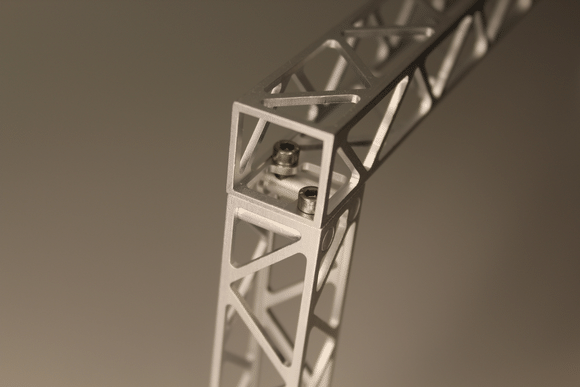

Tipp: Du kannst auch unsere IR-Sensoren mit "Gegenstück" kaufen. Diese kannst du z.B. in eine Brücke einbauen. Auch das Cockpit-Tanken "unter einem IR-Strahl" ist damit möglich!

2. Chaosauslösung

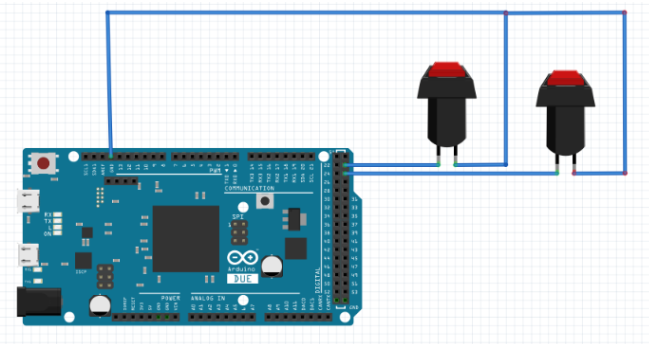

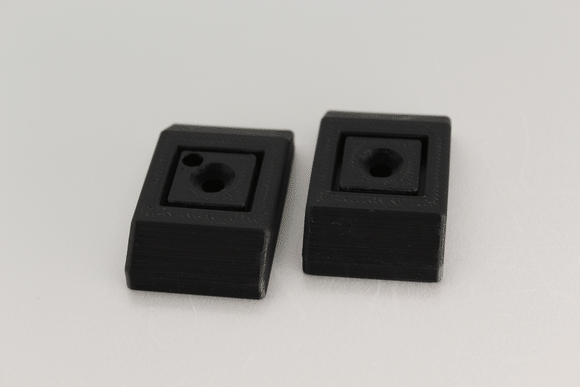

Die Chaosauslösung sorgt dafür, dass alle Fahrzeuge sofort zum Stehen gebracht werden. Viele wünschen sich dafür externe Taster oder Schalter (Not-Aus), die auch pro Fahrer möglich sind.

Beim Drücken erkennt Cockpit-XP, welcher Fahrer den Taster betätigt hat, und stoppt alle Fahrzeuge. Diese Taster oder Schalter kannst du einfach an deine Steuerzentrale anschließen.

Für die Stromabschaltung gibt es verschiedene Varianten:

🔹 Analog

• Komplette Stromabschaltung über ein Relais. In unserer Anleitung stellen wir dir verschiedene Schaltungsvarianten vor.

• Schnelles Chaos: Zum Auslösen von schnellem Chaos gibt es dedizierte Ausgänge in der Steuerzentrale. Diese wirken direkt, also ohne Umweg über den PC. Diese Möglichkeit hast du in unserem USB-SmartModul mit der FW 12E/4A.




  Wir bieten dir in unserem Shop ein passendes Relais mit optionalem Gehäuse an:

🔹 Digital

• Chaos kann direkt über Cockpit-XP an die CU weitergegeben werden, sodass keine zusätzliche Hardware nötig ist. Wir haben dazu im Kundenportal ein Dokument abgelegt. Dieses zeigt dir die verschiedenen Möglichkeiten der Chaosumsetzung mit einer CU auf.

• Für noch schnelleres Chaos kannst du entweder die im USB-SmartModul besonderen Ausgänge nutzen oder mit dem Arduino Due unser Cockpit-XP Shield!

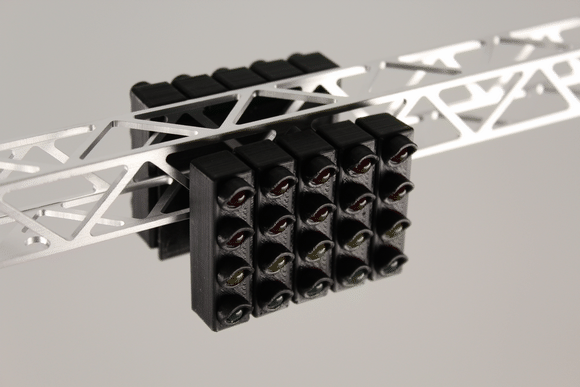

3. Startampel

Eine Startampel macht dein Rennen noch realistischer. In Cockpit-XP kannst du deine Ausgänge bereits im Standard als eine Startampel belegen.

• Benötigt 7 Ausgänge deiner Steuerzentrale

• Zusätzlich wird ein kleines Verstärkermodul (Optokoppler) benötigt, da der Strom aus der Steuerzentrale allein nicht ausreicht. (Bereits im Arduino Shield enthalten!)

Du kannst auch zur Ansteuerung deiner Start-Ampel unser USB-AmpelModul nutzen. Dieses Modul besitzt bereits 7 Ausgänge und kann in Cockpit-XP als eigenes Gerät hinzugefügt werden. Der Anschluss erfolgt ganz einfach per USB!

4. Sonstiges

Du kannst auch Ausgänge nutzen um damit Licht zu steuern. Du hast die Freiheit!

Dazu benötigst du ggf. ebenfalls ein Relais zum Schalten (Je nach Last). Nutze dazu gerne ebenfalls unser passendes Gehäuse!

Cockpit-XP bietet dir viele Möglichkeiten um Ausgänge zu steuern.

--------------

Und jetzt geht's noch an die Feinplanung :)
